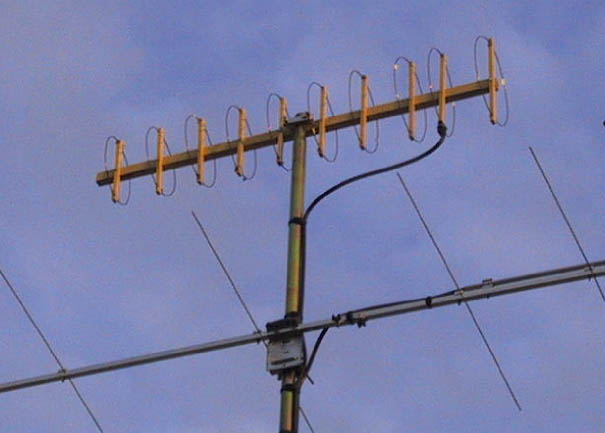

Vous trouverez ci après le site qui m'a permis de calculer ma Quad 10 éléments (plutôt des cercles!)

http://www.softcom.net/users/kd6dks/quad.html

l'ossature de l'antenne est en bois 25x25mm pour le boom d'environ 1 mètre de long  pour 10 éléments..

Bois 20x15mm pour les supports d'éléments.

une rainure est faite sur le support d'élément pour qu'il s'emboite sur le boom.

se qui permet de faire les derniers réglage en faisant varier la position des éléments.

(pour arriver à un ROS de 1.5 je n'ai eu qu'à faire varier les écartements entre le réflecteur, le radiateur et le 1er directeur).

les cercles sont en fil de cuivre dénudé de section 6mm². (monobrin, assez difficile à récupérer dans cette section,

mais une section inférieur peut être utilisée).

il faut prévoir 1cm de plus sur les périmètres des cercles que vous trouverez dans le tableau

afin qu'une fois la boucle fermée il y ai un recouvrement d'1 cm pour la soudure.

Les directeurs supplémentaires sont calculés en leurs appliquant un coefficient de 0.97 (-3%).

les écartements sont identiques entre chaque directeurs

le radiateur est alimenté directement par le coaxial  50 ohms venant de la station.

je ne sait pas si elle résistera aux intempéries, )mais elle m'a permit de réaliser 18 QSO dimanche 08/06/03 lors du

 championnat de France THF .Le DX étant F5KAY/P33 401 Km.

Ainsi que 21 QSO durant le concours de courte durée du 22/06/03. Le DX étant PA5KM avec 402 Km.

Pas mal pour 1 mêtre de Boom !!!
